MADI <-> A2B interface

Konverterar ljudsignaler från MADI <-> A2B och tillbaka med lätthet!

MADI <-> A2B interface

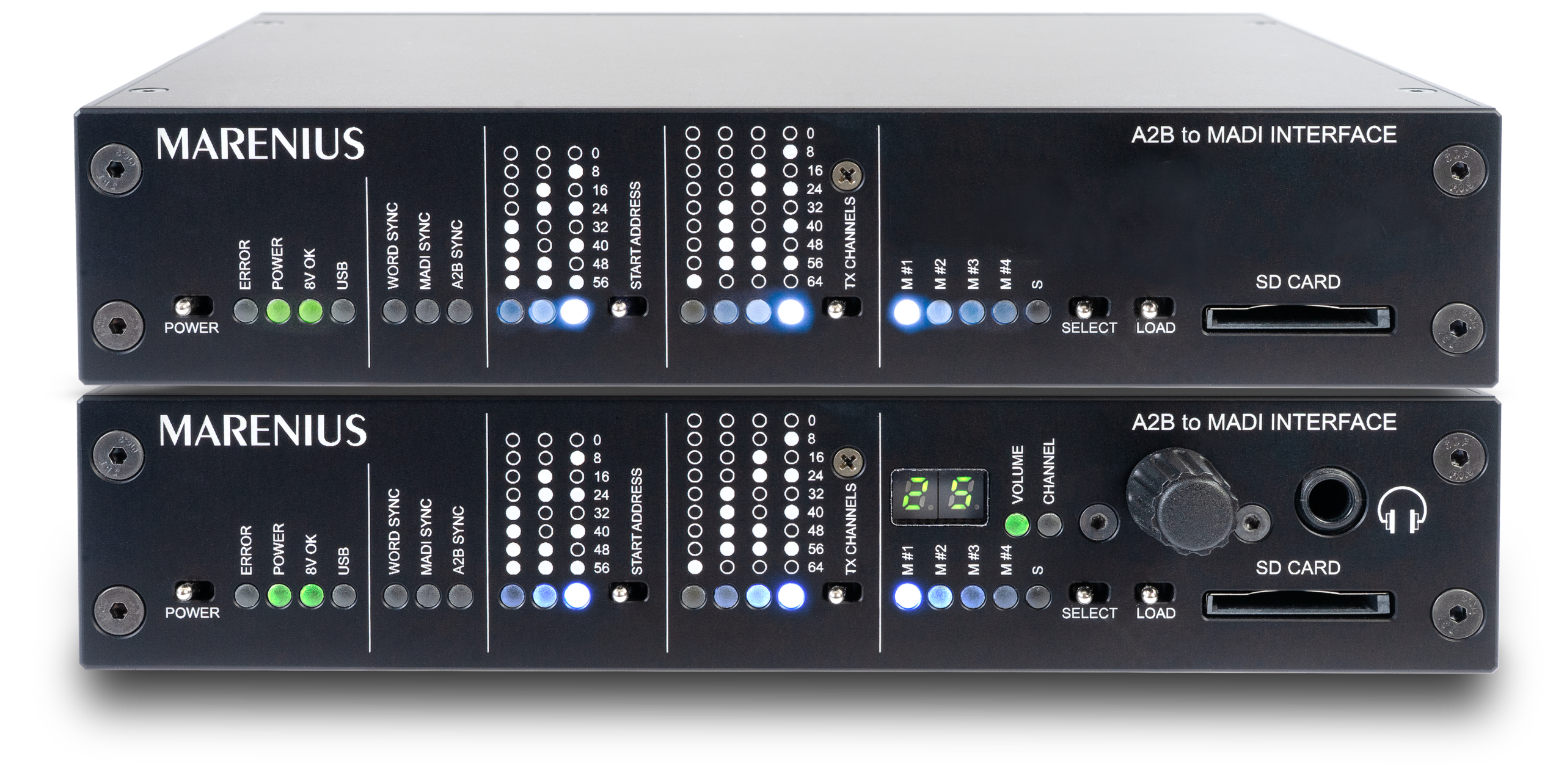

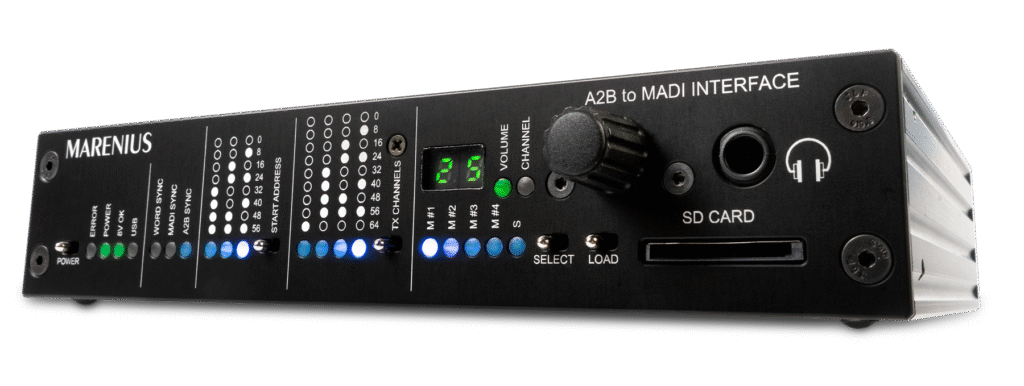

Marenius MADI <-> A2B är ett 64-kanals dubbelriktat full duplex-gränssnitt i ett tåligt aluminiumchassi. Enheten kan användas för att synkronisera ljudsignaler med ett tredjeparts PC-ljudgränssnitt med MADI-interface och A2B-överförda ljudsignaler. Andra MADI-gränssnitt från tredje part kan också användas när synkroniserade analoga ljudsignaler krävs.

AUTOMATISK KLOCK-SYNK

MADI-gränssnittet är optiskt och enheten kan automatiskt synkronisera den interna klockan med den inkommande MADI-strömmen. Både A2B main node och A2B subordinate node stöds.

Gränssnittet har en avancerad klocksynkroniserings funktion och kan klockas från olika masterklockor. Det finns också en intern reserv klocka om ingen extern klocka tillhandahålls.

ikoner_wave

64 KANALER A2B

Enheten har två A2B-gränssnitt med 32 kanaler vardera. Word clock in och ut stöds på BNC.

Varje A2B-gränssnitt har tre olika kontakter att välja mellan så att användaren kan använda den kontakt som passar applikationen.

Analog-Devices-logo

PROGRAMMERAS VIA SIGMA STUDIO

Konfigureringen av Marenius A2B <-> MADI görs via USB och Analog Devices mjukvara Sigma Studio.

Konfigurationsfilen kan sedan lagras på ett SD-kort för offline-konfiguration av A2B-bussen.

Alla inställningar som görs i mjukvaran lagras på enheten så att användaren kan initiera ett komplett system vid uppstart.

ALLA ANSLUTNINGAR DU BEHÖVER

Baksidan av Marenius MADI <-> A2B rymmer alla in-/utgångsuttag.
Från vänster till höger är de:
Extern switch ingång, USB kontakt för koppling till en USB host. A2B programmeringskontakt, A2B interface kontakter.
BNC World Clock ingång, World Clock utgång, MADI kontakter (SC kopplingsdon), Extern strömmatning via skruvterminal eller kontaktdon ( 9 – 18 VDC ).

Ladda ned manualen för MADI <-> A2B

Kontakta Marenius via formuläret nedan för att beställa MADI <-> A2B!
Alternativt kontakta oss på telefonnummer 031-691610

MADI <-> A2B - Specifikationer

  • Spänningsområde: 9-18VDC
  • MADI kanaler: 64
  • A2B kanaler: 64
  • SD kort: SD, SDHC, SDXC
  • Latency, MADI till A2B bus: 1 sample
  • Latency, A2B bus till MADI: 1 sample
  • Latency, A2B bus till A2B bus: 50uS
  • Storlek: 219x155x44 mm
